產品描述：

• B303-5Q 模塊是泰斗微電子科技有限公司推出的一款北斗定位導航模塊。模

• 塊內部集成了泰斗自主研發的SOC 基帶+射頻一體芯片TD1050，全面支持北斗三

• 信號，可為用戶提供抗干擾強、功耗低、品質高的定位導航解決方案。

• B303-5Q 模塊尺寸為16.6mm x 12.2mm x 2.2mm，滿足定位終端產品設計時

• 對模塊體積縮減的需求。模塊生產符合IATF16949，模塊可靠性測試符合ISO

• 16750。模塊采用24pin 郵票孔封裝，滿足定位終端產品生產時對模塊快速貼裝的

• 需求。

• B303-5Q 內部集成電源管理功能，內置SAW 和LNA。

產品特性：

? 24pin郵票孔封裝，尺寸16.6mm x 12.2mm x 2.2mm
? 支持BDS B1I/B1C頻點
? 支持BDS單模工作
? 支持A-BDS輔助定位
? 具有備份電源輸入接口，支持熱啟動
? 支持對有源天線供電，具有天線狀態檢測功能
? 具有干擾檢測告警功能
? 擁有UART*2，I2C外圍接口
? 支持外部復位
? 平均功耗最大28mA@3.3V
? 寬電壓輸入范圍，3.0~3.6 V

? 集成度高，外圍應用電路簡單
? 生產流程符合IATF 16949
? 模塊可靠性測試符合ISO 16750

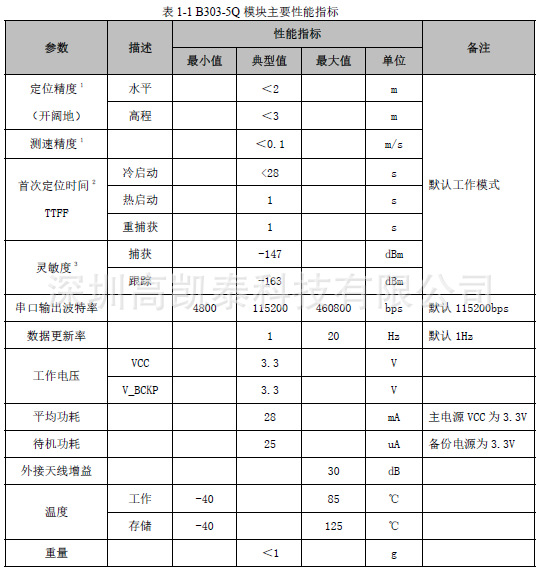

性能指標：

備注：

   1 開闊地無遮擋場景，測試天線為25*25mm 車載有源天線。3 有外部LNA 噪聲系數為0.8。

   2 大于8 顆星，所有衛星強度-130dBm，PDOP≤5，所有時間統計為測試10 次平均。

應用領域：
? 個人定位和導航產品；

? 車載、船舶定位導航；
? 物聯網、手持便攜設備；
