產品描述：

• B305-5Q 模塊是泰斗微電子科技有限公司推出的一款北斗定位導航模塊。模塊內部集成了泰斗自主研發的SOC 基帶+射頻一體芯片TD1050，全面支持北斗三信號，可為用戶提供了高品質、抗干擾強、低功耗的定位導航解決方案。

• B305-5Q 模塊尺寸為9.7mm x 10.1mm x 2.5mm，滿足定位終端產品設計時對模塊體積縮減的需求。模塊生產符合IATF16949，模塊可靠性測試符合ISO 16750。

• 模塊采用18pin 郵票孔封裝，滿足定位終端產品生產時對模塊快速貼裝的需求。B305-5Q 內部集成電源管理功能，內置SAW+LNA。

產品特性：

? 18pin郵票孔封裝，尺寸9.7mm x 10.1mm x 2.5mm
? 支持BDS B1I/B1C頻點
? 支持SBAS
? 支持單BDS工作
? 支持A-BDS輔助定位
? 具有備份電源輸入接口，支持熱啟動
? 支持對有源天線供電，具有天線狀態檢測功能
? 具有干擾檢測告警功能
? 擁有UART，I2C外圍接口
? 支持外部復位
? 平均功耗最大28mA@3.3V
? 寬電壓輸入范圍，3.0~3.6 V
? 集成度高，外圍應用電路簡單

? 生產流程符合IATF 16949
? 模塊可靠性測試符合ISO 16750

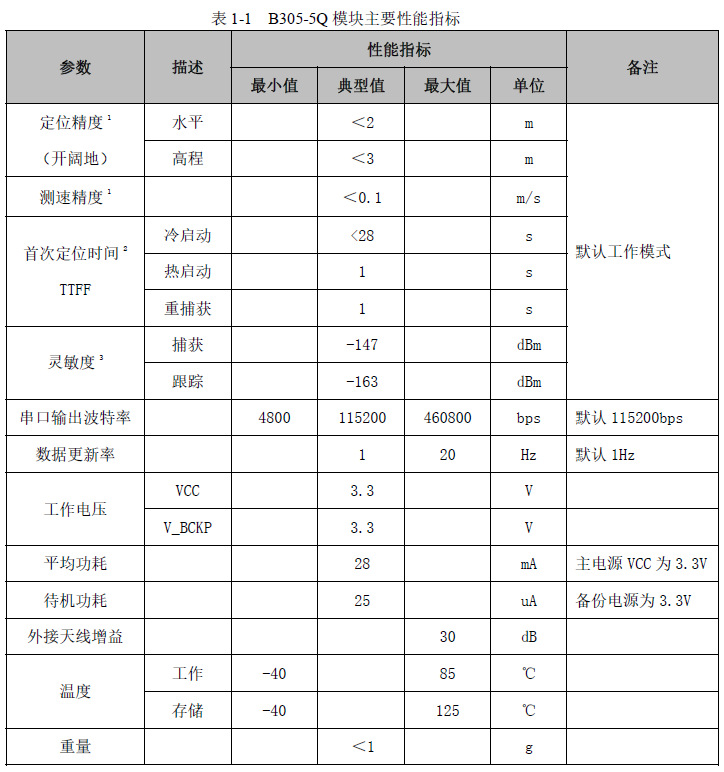

性能指標：

備注：

1 開闊地無遮擋場景，測試天線為25mm*25mm 車載有源天線。
2 大于8 顆星，所有衛星強度-130dBm，PDOP≤5，所有時間統計為測試10 次平均。
3 有外部LNA 噪聲系數為0.8。

應用領域：
? 個人定位和導航產品；
? 車載、船舶定位導航；
? 物聯網、手持便攜設備；
